5X系列VSI沖擊式制砂機

[ 時間:2020-12-25 16:54:05 ]
5X系列VSI沖擊式制砂機


  5X系列VSI沖擊式制砂機產品簡介:

  5X系列VSI沖擊式制砂機又稱(整型制砂機)是機制砂行業的常青樹產品,采用“石打石”和“石打鐵”設計理念,破碎與整型雙重功能。具有破碎比大,生產效率高,成品圓潤,產品形狀呈立方體,智能化高,維保方便,廣泛用于高速公路、高速鐵路、高層建筑、水利工程建設、混凝土攪拌站等領域,符合機制砂標準,滿足現代砂石骨料生產的需求。

  應用范圍:砂石料場、礦山開采、混凝土攪拌站、干粉砂漿、電廠脫硫、石英砂等等。

  適用物料:石灰石、石英石、花崗巖、玄武巖、河卵石、鵝卵石、鐵礦石、方解石、輝綠巖等等。




  5X系列VSI沖擊式制砂機工作原理:

  全中心進料(“石打鐵”制砂):物料落入制砂機進料斗,經中心進料孔進入高速旋轉的轉子葉輪,在甩輪內被迅速加速,其加速度可達數十倍重力加速度,然后高速從甩輪內拋出,首先與反彈后自由下落的另一部分物料進行撞擊,然后一起沖擊到周圍的渦流腔內的渦狀料襯上(或反擊塊上),先被反彈到破碎腔的頂部,又改變其運動方向,偏轉向下運動,與從葉輪流道發射出來的物料撞擊形成連續的物料幕,這樣,一塊物料在渦流破碎腔內受到兩次至多次幾率撞擊、摩擦和研磨破碎作用,被破碎的物料由下部排料口排出。

  中心進料伴隨環形瀑落進料(“石打石”整型):物料落入制砂機進料斗,再經環形孔落下,被分料盤分成兩股料,一股經分料盤進入高速旋轉的轉子葉輪,另一股從分料盤四周落下。進入葉輪的物料,在葉輪內被迅速加速后高速拋出,其加速度可達數十倍重力加速度,然后高速從甩輪內拋出,首先同由分料器四周自由落體的另一部分物料沖擊破碎,然后一起沖擊到渦流腔內渦流襯層上,被物料襯層反彈,斜向上沖擊到渦流腔的頂部,又改變其運動方向,偏轉向下運動,又與從葉輪流道發射出來的物料撞擊形成連續的物料幕。這樣,一塊物料在渦流破碎腔內受到兩次至多次幾率撞擊、摩擦和研磨破碎作用,被破碎的物料由下部排料口排出。



  5X系列VSI沖擊式制砂機產品優勢:

  1、效率高粒型好,破碎比大,生產效率高,粒形圓潤,產品形狀呈立方體,適合生產精品砂。

  2、破碎效率提升,可承受含水量20%的物料,4.75mm至10mm的立方體成品骨料合格率為60%至90%,針片狀含量低于12%,為了保證產品粒度合格率達到100%,采用篩分設備進行閉路分級是必要的。

  3、經濟價值提高,機器運行成本比相同功率的其它國內品牌可降低15%,比業內同行用戶精品砂平均銷售價格高30%。

  4、優化轉子葉輪,效率提高30%,磨損降低40%,物料通過量及破碎比提高了30%至60%,

  5、采用液壓裝置,自動啟蓋,操作者只需要按下按鈕便可以打開機頂蓋,進行檢修等操作,進而降低人工成本、提高工作效率。

  6、進料模式設計,中心進料制砂與瀑落進料整型兩種生產需求可以任意切換模式,減少停機調整時間。

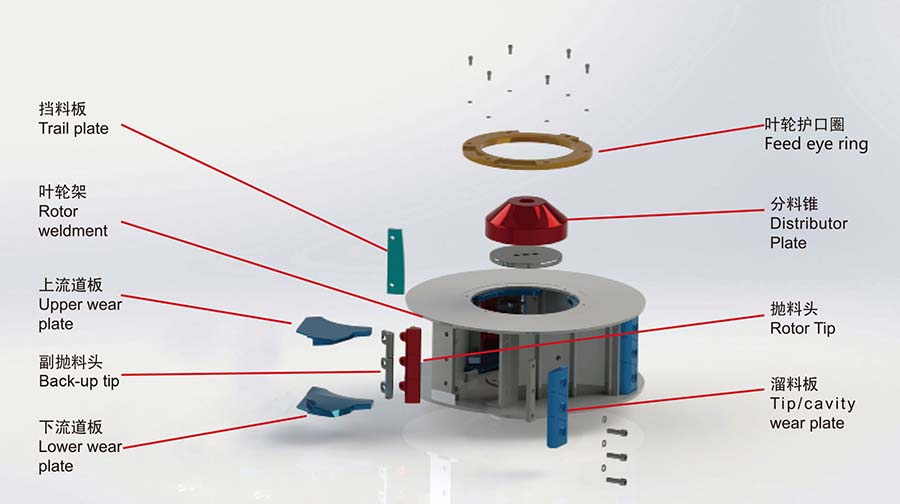

  7、易損件壽命長,護圈、刀頭、沖擊塊、分料錐、周護板、立護板、上流道板、下流道板等采用高耐磨材質,抗沖擊、壽命長、生產成本低。



  5X系列VSI沖擊式制砂機產品特點:

  1、加工能力,鋼板激光切、折彎機、刨、銑到噴漆,均實現數字化控制,加工精度高。

  1、品質升級,機架采用熱鉚新工藝,增強了結構強度和韌性,用汽車工藝的噴砂除銹處理和噴漆工藝。

  3、優化產品,優化的發射口結構及葉輪內部流暢的料流曲線設計,降低物料流動阻力,提高物料通過量和破碎比,效率更高,粒型更好,產量更大,而維護成本更低。

  4、科技智能,電器采用PLC和觸摸屏控制系統,稀油站式潤滑系統,雙油泵互補系統可保證供油,當無油流、無油壓時可自動停機,安全可靠。



  5X系列VSI沖擊式制砂機技術參數:

規格型號 7611-Max 8518-Max 9526-Max 1140-Max
通過產量
(噸/時)
瀑落與中心進料 120-180 200-260 300-380 450-520
全中心進料 60-90 100-130 150-190 225-260
進料粒度
(毫米)
軟料150兆帕 35 40 45 50
硬料300兆帕 30 35 40 45
葉輪轉速(轉/分) 1700-1890 1520-1690 1360-1510 1180-1310
電機功率(千瓦) 55×2 90×2 132×2 200×2
機器重量(噸) 11.8 14.5 17.8 25.6
外形尺寸(長××高) 4100×2250×2258 4140×2280×2425 4560×2450×2780 5100×2690×3200


潤滑稀油站
雙油泵電機 0.25kw×2
安全保護 雙油泵互補保證供油、無油流、無油壓自動停機
水冷降溫、冬季電機加熱啟動
外形(長××高) 820×520×1270
油箱加熱電機 2kw
電源 380V、50Hz
振動傳感器 檢測范圍0.1-20mm/s 連續可調



規格型號 7615-Pro 8522-Pro 9532-Pro 1145-Pro
通過產量
(噸/時)
瀑落與中心進料 150-280 240-380 350-540 500-640
全中心進料 70-140 120-190 180-280 250-360
進料粒度
(毫米)
軟料150兆帕 35 40 45 50
硬料300兆帕 30 35 40 45
葉輪轉速(轉/分) 1700-1900 1500-1700 1300-1510 1100-1310
電機功率(千瓦) 75×2 110×2 160×2 220×2
機器重量(噸) 12.1 14.8 18.6 27.5
外形尺寸(長××高) 4100×2330×2300 4140×2500×2700 4560×2600×2900 5000×2790×3320


潤滑稀油站
雙油泵電機 0.25kw×2
安全保護 雙油泵互補保證供油、無油流、無油壓自動停機
水冷降溫、冬季電機加熱啟動
外形(長××高) 820×520×1270
油箱加熱電機 2kw
電源 380V、50Hz
振動傳感器 檢測范圍0.1-20mm/s 連續可調



規格型號 9026-Plus 1040-Plus 1150-Plus 1263-Plus
通過產量
(噸/時)
瀑落與中心進料 200-215 317-342 413-442 545-583
全中心進料 167-179 264-283 344-368 454-486
進料粒度
(毫米)
軟料150兆帕 45 50 55 60
硬料300兆帕 35 40 45 50
葉輪轉速(轉/分) 1200-1500 1100-1400 1000-1300 900-1200
電機功率(千瓦) 132×2 200×2 250×2 315×2
外形尺寸(長××高) 4200×2400×3150 4880×2560×3725 5500×2750×3950 5700×2980×4190


潤滑稀油站
雙油泵電機 0.25kw×2
安全保護 雙油泵互補保證供油、無油流、無油壓自動停機
水冷降溫、冬季電機加熱啟動
外形(長××高) 820×520×1270
油箱加熱電機 2kw
電源 380V、50Hz
振動傳感器 檢測范圍0.1-20mm/s 連續可調


 備注:

  本網站的產品圖片以及型號、數據、功能、性能、規格參數等僅供參考,以上數據會隨石礦尺寸、性質和工作環境的不同而有所變動,昆重礦機有可能對上述內容進行改進,具體信息請參照產品實物、產品說明書。除非經特殊說明,如有變動恕不另行通知,具體參數以實物為準。本網站中所涉及的數據解釋權均歸昆重礦機所有。
