當前位置:主頁 > 產品中心 > 破碎機設備 >

HPT系列液壓多缸圓錐破碎機

[ 時間:2020-12-25 16:55:57 ]
HPT系列液壓多缸圓錐破碎機


  HPT系列液壓多缸圓錐破碎機產品簡介:

  HPT系列液壓多缸圓錐破碎機是引進、吸收歐美技術進行優化設計的新款多性能液壓圓錐破碎機。主要用于金屬礦山、建筑砂石加工中的二段破碎和三段破碎環節,因其破碎能力強、產量大,更多的被用于中硬物料的破碎。HP系列液壓多缸圓錐破碎機的特點在于將大破碎力、大偏心距、高破碎頻率以及破碎腔型設計巧妙的結合。不但提高了生產能力和產品質量,而且擴大了應用范圍,適用于硬磨石礦的中碎和細碎作業。

  應用范圍:砂石料場、礦山開采、煤礦開采、混凝土攪拌站、干粉砂漿、電廠脫硫、石英砂等等。

  適用物料:河卵石、花崗巖、玄武巖、鐵礦石、石灰石、石英石、輝綠巖、錳礦、金礦、銅礦等等。



  HPT系列液壓多缸圓錐破碎機工作原理:

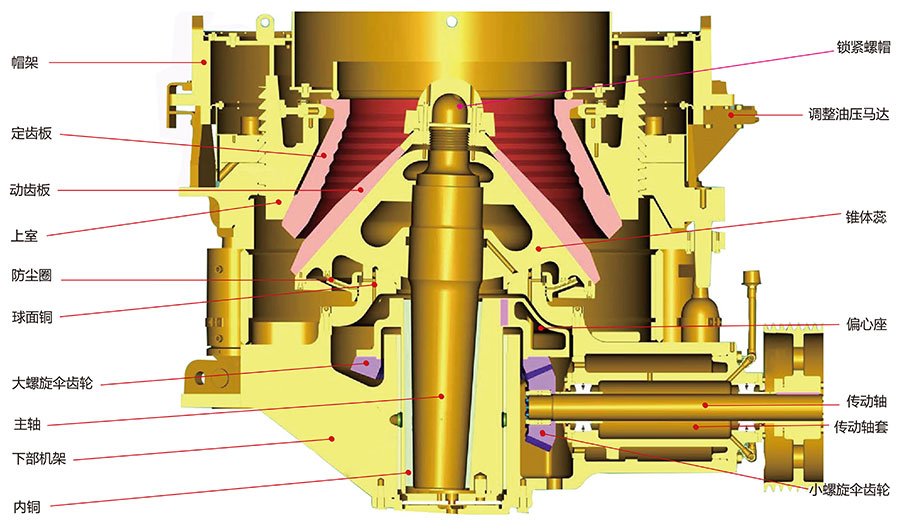

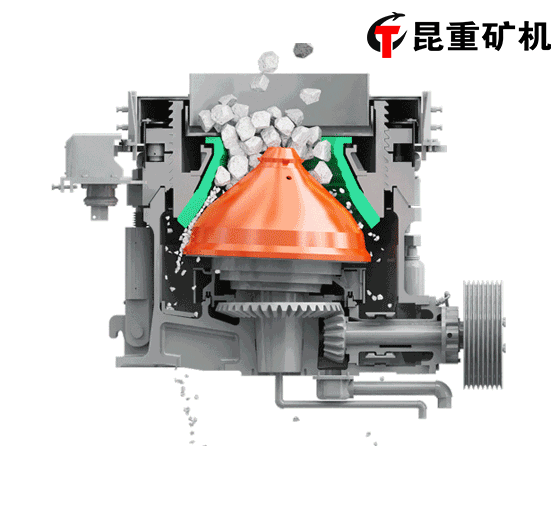

  HPT系列液壓多缸圓錐破碎機主要用于二段及后續破碎工作,在主軸中心處安裝有圓錐狀的錐體蕊及動齒板,錐體蕊的球面置在偏心座上,由于偏心座的中心孔與本體孔為偏心,因此,偏心座的旋轉引起主軸旋轉。上室下為定齒板,它與動齒板一起構成破碎室,給料平臺保證物料均勻落在鎖緊螺帽中央,回轉運動保證物料均勻地落入破碎室,物料經破碎后,連續排出,與上室和定齒板相連的上架通過外置液壓蓄能油缸裝在本體上,如果物料中混有特別硬的異物(如鐵塊),在液壓蓄能油缸的作用下使上架上撐,讓異物通過,防止超載或損壞機器,異物通過后上架復原,繼續正常的破碎工作。工作時,機器動錐在偏心套帶動作用下做旋擺運動,帶動破碎壁對與軋臼壁間的物料進行擠壓、搓碾,根據層壓理論,物料受到多個方向的作用力,根據自身紋理破碎并被打磨,形成穩定的石料顆粒,符合出料要求的從破碎壁旋擺間隙處下落,其余物料繼續破碎,直至達到要求。

  HPT系列液壓多缸圓錐破碎機產品優勢:

  1、特殊破碎設計達到較大產量,高轉速,可達800轉速以上,產量可提升30%至40%。

  2、高破碎比 ,發揮較高的破碎效率,良好的產品粒級分布及細度。

  3、定齒板免填料,更換方便、迅速、省時,使用費用低。

  4、自動超載保護結構,破碎機在過載后能自動復位,使排料口大小保持不變 ,保證產品質穩定性。

  5、動齒板和定齒板含錳量高,有堅固的齒輪傳動軸,破碎機體經過熱處理,強度更高,具有大而靈活的調整范圍,可滿足不同產品的需要。

  6、配置先進液壓設備及PLC觸控熒幕控制器,操作方便簡單并節省作業人力。

  7、本體結構精簡,強度高,本體輪靠近本體,傳遞功率快速,可有效延長傳動機構壽命。

  8、比起彈簧圓錐破碎機,多缸液壓圓錐破結構算是比較復雜,其主要由機架、傳動部件、偏心套、碗形軸承架、破碎圓錐、支承套、調整套、保險缸、潤滑液壓部、電控部這十大部分共同組成,其中支承套、調整套、保險缸和電控部等是圓錐破碎機智能控制的主要研究對象,由于主軸和機架為靜配合,所以主軸算作機架的一部分,其中偏心套、碗形軸承架部、破碎圓錐部和主軸構成了主破碎工作部分。與老式彈簧圓錐破碎機相比,該機在破碎錐尺寸相同的情況下,產量高出35%-60%。由于生產能力大,可靠性高,維修方便,大大降低了生產成本。



  HPT系列液壓多缸圓錐破碎機產品特點:

  1、提高生產與功效效率,采用主軸固定,偏心套繞主軸旋轉的結構,可承受更大的破碎功率。合理的偏心距、腔型和運動參數配合,大大提高了生產能力和工作效率。

  2、采用層壓縮破碎機理,層壓縮破碎原理設計,使破碎發生在物料和物料之間,破碎效率高,粒型優異,是生產高品質骨料的伴侶。

  3、實現全自動智能控制,電器采用PLC和觸摸屏控制系統,ABB低壓控制元件,高壓電機;雙潤滑油泵、雙電加熱器、雙風冷卻器,并實現全自動智能控制。

  4、控制系統多功能增強,采用可視化傳感器數值、可視化可自由配置的報警方案,更加柔性的互聯網測控對接方案。

  5、運行能力穩定智能化,便捷的操作維護,加入潤滑回油流量監測、水平軸轉速監測、振動監測、自動給料控制等自動化功能,延長設備使用壽命,使破碎系統具有更穩定更智能的運行能力。



  HPT系列液壓多缸圓錐破碎機技術參數:

規格
型號
腔型 進料粒度
(毫米)
較小出料口尺寸
(毫米)
產量
(噸/時)
電機
(千瓦)
重量
(噸)
外形尺寸
(長××高)
 HPT-200 特粗 185 19 145-250 160
主機11.1
輔機2.8



2135×1750×1924
125 16 135-235
中粗 95 13 115-220
中細 75 10 90-190
 HPT-300 特粗 230 25 220-440 220 主機15.8
輔機4.1


2725×2110×2871


210 19 190-380
中粗 150 16 175-320
中細 105 13 145-280
80 10 110-240
HPT-400 特粗 295 30 300-630 315 主機23
輔機5.7


2775×2370×2295


251 25 285-560
中粗 196 20 250-490
中細 110 13 180-345
90 10 135-320
 HPT-500 特粗 330 38 425-790 400 主機32
輔機5.3

2800×3480×4050
290 30 370-700
中粗 210 22 330-600
中細 135 16 270-530
95 13 220-430



  備注:

  本網站的產品圖片以及型號、數據、功能、性能、規格參數等僅供參考,以上數據會隨石礦尺寸、性質和工作環境的不同而有所變動,昆重礦機有可能對上述內容進行改進,具體信息請參照產品實物、產品說明書。除非經特殊說明,如有變動恕不另行通知,具體參數以實物為準。本網站中所涉及的數據解釋權均歸昆重礦機所有。
